產品介紹

1、KBK起重機標準組件的應用范圍

1.1、額定起重量是起重機的承載能力，不允許超載使用，額定起重量包括起吊的載荷和自重載荷（例如： 吊具）。

1.2、KBK起重機標準組件適用于車間作業，環境溫度為-20℃~+40℃。對于應用在-20℃~+40℃度以外的環境溫度，室外和腐蝕性環境時，應采取特殊的措施。

2、KBK起重機標準組件的產品類型

2.1、KBK單軌輸送機

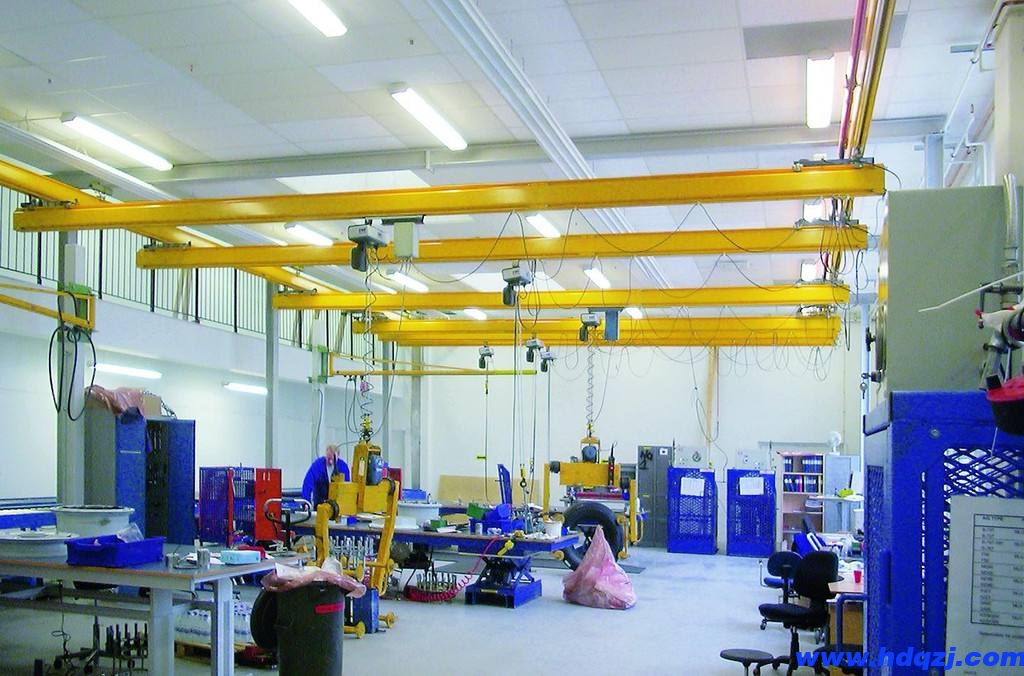

2.2、KBK柔性單主粱懸掛起重機

2.3、KBK柔性雙主粱懸掛起重機

3、KBK起重機標準組件的安裝

3.1、KBK起重機標準組件的裝配和安裝的安全規則

A、KBK起重機標準組件只能使用原裝部件，丟失的零件如螺釘、開口銷、銷軸和類似物件不得更換。

B、采用螺栓連接必須擰緊，螺栓緊固件在拆裝五次后必須更換；只有適當?shù)臄Q緊力矩才能確保螺栓固件不松脫。

C、檢查開口銷是否穿過吊桿和球桿的孔，只有這樣緊固件才不會松脫。

D、當載荷懸吊于起重機懸臂部分時，檢查起重機另一端是否翹起。

E、運行軌道吊掛裝置周圍應有足夠的空間用于維修或提供自由通道。

F、在完成組裝工作后必須進行檢查；小車通過軌道接頭時運行是否平穩；滑觸線導體對接口是否對正；集電器接觸是否安全可靠；拖動電纜運行是否平穩；建筑物、機械設備和類似物體相鄰部件的安全距離。

G、必須提供與電源輸入和輸出點相同數目的接地保護連接點。必須盡可能地分別斷開每個連接。

H、必須提供一個供電電源連接開關，用于連接電源與KBK起重機的電源線，它能切斷起重機的所有相線，確保該開關置于靠近起重機且容易接近的地方，該處應有醒目標志。

Ⅰ. 如果兩個或多個起重設備都從同一個電源供電，則每個設備上都應裝有一個隔離開關，這個隔離開關可以使每臺起重機單獨維護修理。

3.2、KBK起重機的安裝

A、運行軌道的安裝

Ⅰ、將扣碗、橫擔、螺桿、球桿和甲板用螺栓和開口銷組裝到一起。螺桿擰入球桿直到開口銷能穿過球桿的細長孔和穿過螺桿的孔，將開口銷穿入。

Ⅱ、按照方案圖的要求將柔性吊掛裝置安裝到起重軌道上。

Ⅲ、通過柔性吊掛裝置將起重機軌道安裝到承載鋼結構上，調整柔性吊掛裝置，使其垂直，通過調整螺桿與球桿的擰入深度，調整軌道的水平度。

Ⅳ、通過兩個螺栓，將軌道段聯結成起重機軌道。注意：安裝時，應使軌道接口端沒有錯位，當小車推過接頭時應無阻力；應確保螺栓可靠而均勻地擰緊。如果接頭螺栓在一端比另一端擰得緊，軌道會發生彎曲；軌道在安裝時不能受力，因為這將會導致軌道開口處變窄；當懸掛幾根軌道時，他們必須在同一水平面內成一直線。

Ⅴ、將起重機運行裝置、吊線滑塊和中間緩沖器裝入軌道后，安裝防撞限位端蓋。

Ⅵ、內置滑線KBK軌道對接：首先檢查接口處導體接口是否對應，然后將滑觸線連接件的短頭插入導體接口，最后將軌道對接（注意滑觸線應一一對應，不許錯位）。

B、KBK柔性懸掛起重機的安裝

Ⅰ、根據起重機跨度將主粱吊掛裝置固定在起重機主梁上。

Ⅱ、將主梁吊掛裝置與軌道上的小車或承載粱連接，當起重機與軌道呈直角布置時，應使主梁吊掛裝置垂直。

Ⅲ、安裝小車、吊線滑塊或電動驅動裝置，安裝中間緩沖器，安裝防撞限位端蓋和軌端電纜夾。

Ⅳ、對于雙主梁懸掛起重機，首先將雙主梁運行小車支架與手動小車連接，然后安裝三角板，使兩主梁平行，且與軌道成直角。

C、懸掛葫蘆

Ⅰ、 環鏈葫蘆吊環的安裝位置必須保證葫蘆電源接線*口對著供電方向。

Ⅱ、將環鏈電動葫蘆的吊環與手動小車或承載量用銷軸連接。

Ⅲ、其它有關裝配、安裝、投入使用、操作和維護保養，請參見環鏈電動葫蘆的使用手冊。

D、KBK電器裝置的安裝和接線
